Catia V5 R21 产品设计与系统仿真软件

CATIA V5R21提供了完备的设计能力：从产品的概念设计到最终产品的形成，以其精确可靠的解决方案提供了完整的2D、3D、参数化混合建模及数据管理手段，从单个零件的设计到最终电子样机的建立。同时，作为一个完全集成化的软件系统，CATIA将机械设计、工程分析及仿真、数控加工和CATweb网络应用解决方案有机的结合在一起，各个模块存在着真正的全相关性、三维模型的修改，能完全体实现二维、模拟分析、模具和数控加工的程序中。

CATIA V5R21提供的多模型链接的工作环境及混合建模方式，使得并行工程设计模式已不再是新鲜的概念，总体设计部门只要将基本的结构尺寸发放出去，各分系统的人员便可开始工作，既可协同工作，又不互相牵连，实现真正的并行工程设计环境。

功能介绍

1、装配设计(ASS)
CATIA装配设计可以使设计师建立并管理基于3D零件机械装配件。装配件可以由多个主动或被动模型中的零件组成。零件间的接触自动地对连接进行定义,方便了CATIA运动机构产品进行早期分析。基于先前定义零件的辅助零件定义和依据其之间接触进行自动放置,可加快装配件的设计进度,后续应用可利用此模型进行进一步的设计、分析、制造等。
2、Drafting(DRA)
CATIA制图产品是2D线框和标注产品的一个扩展。制图产品使用户可以方便地建立工程图样,并为文本、尺寸标注、客户化标准、2D参数化和2D浏览功能提供一整套工具。
3、Draw-Space(2D/3D) Integration(DRS)
CATIA 绘图-空间(2D/3D)集成产品将2D和3D CATIA环境完全集成在一起。该产品使设计师和绘图员在建立2D图样时从3D几何中生成投影图和平面剖切图。通过用户控制模型间2D到3D相关性,系统可以自动地由3D数据生成图样和剖切面。
4、CATIA特征设计模块(FEA)
CATIA特征设计产品通过把系统本身提供的或客户自行开发的特征用同一个专用对话结合起来,从而增强了设计师建立棱柱件的能力。这个专用对话着重于一个类似于一族可重新使用的零件或用于制造的设计过程。
5、钣金设计(Sheetmetal Design)
CATIA钣金设计产品使设计和制造工程师可以定义、管理并分析基于实体的钣金件。采用工艺和参数化属性,设计师可以对几何元素增加象材料属性这样的智能,以获取设计意图并对后续应用提供必要的信息。
6、高级曲面设计(ASU)
CATIA高级曲面设计模块提供了可便于用户建立、修改和光顺零件设计所需曲面的一套工具。高级曲面设计产品的强项在于其生成几何的精确度和其处理理想外形而无需关心其复杂度的能力。无论是出于美观的原因还是技术原因,曲面的质量都是很重要的
7、白车身设计(BWT)
白车身设计产品对设计类似于汽车内部车体面板和车体加强筋这样复杂的薄板零件提供了新的设计方法。可使设计人员定义并重新使用设计和制造规范,通过3D曲线对这些形状的扫掠,便可自动地生成曲面,结果可生成高质量的曲面和表面,并避免了耗时的重复设计。该新产品同时是对CATIA-CADAM方案中已有的混合造型技术的补充。
8、CATIA与ALIAS互操作模块(CAI)
对于外形至关重要得行业,比如汽车、摩托车及日用消费品,CATIA-ALIAS数据互操作接口可在CATIA和Wavefrant的ALIAS间提供有效的数据交换,它提高了风格造型过程的效率,同时保证这些行业的设计师与工程师间更方便的协调设计。该解决方案很大程度上避免了导致耗时的模型清理的数据传输错误,结果,行业设计师和工程师可以有有利于提高产品质量和缩短项目完成时间。
9、CATIA逆向工程模块(CGO)
该产品可使设计师将物理样机转换到CATIA Designs下并转变为字样机,并将测量设计数据转换为CATIA数据。该产品同时提供了一套有价值的工具来管理大量的点数据,以便进行过滤、采样、偏移、特征线提取、剖截面和体外点剔除等。由点数据云团到几何模型支持由CATIA曲线和曲线生成点数据云团。反过来,也可由点数据云团到CATIA曲线和曲面。
10、自由外形设计(FRF)
CATIA自由外形设计产品提供设计师一系列工具,来实施风格或外形定义或复杂的曲线和曲面定义。对NURBS的支持使得曲面的建立和修形以及与其它CAD系统的数据交换更加轻而易举。
11、创成式外形建模(GSM)
创成式外形建模产品是曲面设计的一个工具,通过对设计方法和技术规范的捕捉和重新使用,可以加速设计过程,在曲面技术规范编辑器中对设计意图进行捕捉,使用户在设计周期中任何时候方便快速地实施重大设计更改。
12、整体外形修形(GSD)
CATIA整体外形修形提供了一套工具,使用户在CATIA模型中使用表皮、面、曲面和曲对复杂的外形进行连续的修形。用户在工具编目中选取合适的工具,以此对CATIA元素进行操作。这些整体和非线性修形(比如拉伸、弯曲和扭曲等)仍使CATIA元素保持特征线和几何等的连续性。用户控制包括位置公差、曲面细分行修改程度等一些关键性的“承前启后”参数。
13、曲面设计(SUD)
CATIA曲面设计模块使设计师能够快速方便地建立并修改曲面几何。它也可作为曲面、面、表皮和闭合体建立和处理的基础。曲面设计产品有许多自动化功能,包括分析工具、加速分析工具、可加快曲面设计过程。
14、电气设备和支架造型(ELD)
CATIA电气设备和支架造型产品为设计师提供了建立电气标准件库的工具。以此产品建立的库可用于CATIA电气束安装产品。
15、电缆布线路径定义(SPD)
使用CATIA系统路径定义产品,用户可以在CATIA数字化样机中为象管路或电线束这样的元素定义一个3D网络。系统可自动寻找最佳的网络路径,并自动地检查每个结点的连接性,同时把路径与支持约束联系起来考虑。系统也可对用户定义的规则进行检查,以保证符合技术要求。
16、电线束安装(ELW)
CATIA电线束安装产品允许用户在大型的或复杂的装配件中方便地设计和铺设3D线束。该产品的若干特点可使铺设电线束的设计、连接、修改和分析自动化。在同CATIA电气设备和支架造型产品所建立的设备一起优化使用时,电线束安装可使用户处理电线束的参数和约束,而系统对几何图形进行管理。

安装步骤

1. 鼠标右击软件压缩包，鼠标右击选择解压到“CATIA V5 R21 (64)”。
2. 双击打开“CATIA V5 R21 WIN64”文件夹。双击打开“安装包”。
3. 在文件夹中找到“setup”选中后，鼠标右击选择“以管理员身份运行”。点击“下一步”。
4. 点击“浏览”更改软件安装位置，建议安装到C盘以外的磁盘，点击“下一步”。
5. 不用更改安装位置，直接点击“下一步”。点击“是”。点击“下一步”。
6. 点击“下一步”。点击“安装”。软件正在安装，请耐心等待，谢谢。
7. 去掉“我希望现在启动CATIA P3 V5R21”前面的勾，然后点击“完成”。
8. 找到桌面上的“CATIA P3 V5R21”图标，选中后鼠标右击选择“属性”。
9. 点击“打开文件所在的位置”。在解压出的文件夹中找到并打开“破解文件”。
10. 选中“JS0GROUP.dll”然后鼠标右击选择“复制”。
11. 接着在空白处鼠标右击选择“粘贴”。点击“替换目标中的文件”。

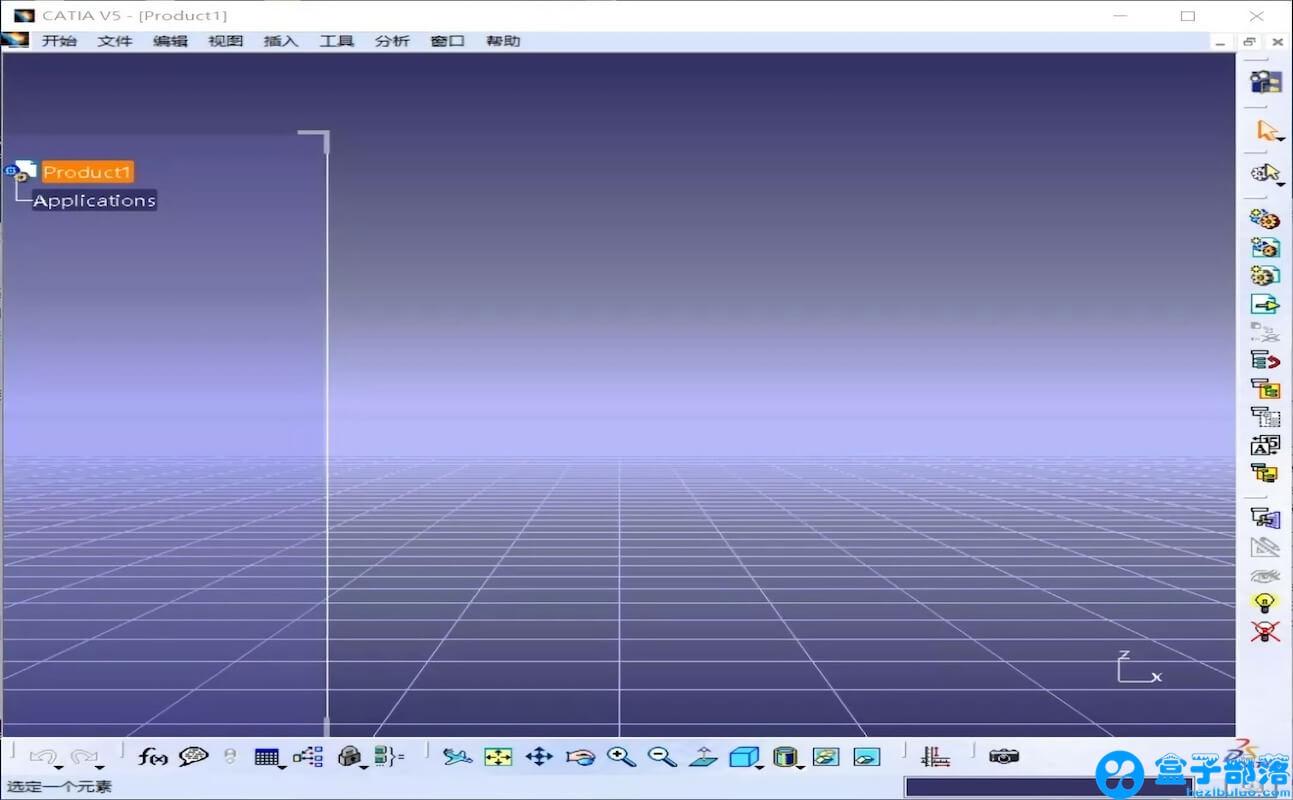

12. 找到桌面上的“CATIA P3 V5R21”图标，然后双击打开。点击“确定”。
13. 拖动右侧的滚轮并勾选所有选项后，点击“确定”然后重新启动软件即可。
14. 安装完成。
